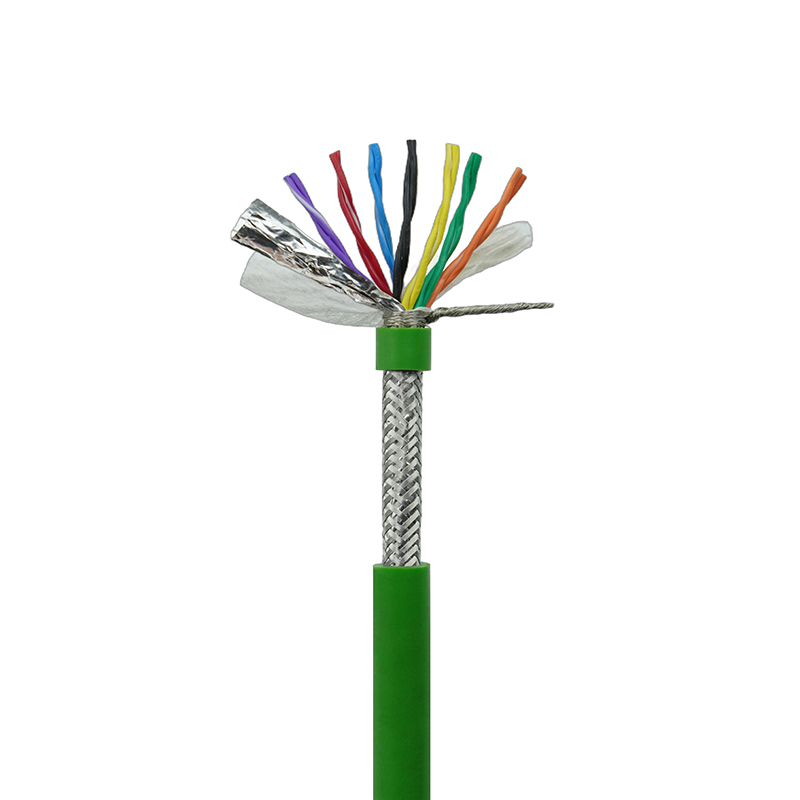

Mehanički dizajn Vučni lančani kabeli
Kabeli za vučni lanac dizajnirani su da izdrže kontinuirano savijanje i torziju, često u teškim industrijskim uvjetima. Njihova mehanička izvedba uvelike ovisi o konstrukciji vodiča i izolacijskim materijalima. Fino užetani vodiči poželjni su za aplikacije visoke savitljivosti jer ravnomjerno raspoređuju mehanička opterećenja i smanjuju rizik od loma tijekom ponovljenog savijanja.
Izolacijski materijali kao što su PUR ili TPE pružaju i otpornost na habanje i kemijsku stabilnost. Bitan je pravilan odabir polumjera savijanja i rasporeda kabela u vučnom lancu; neispravna instalacija može ubrzati zamor vodiča, pucanje izolacije i degradaciju signala.

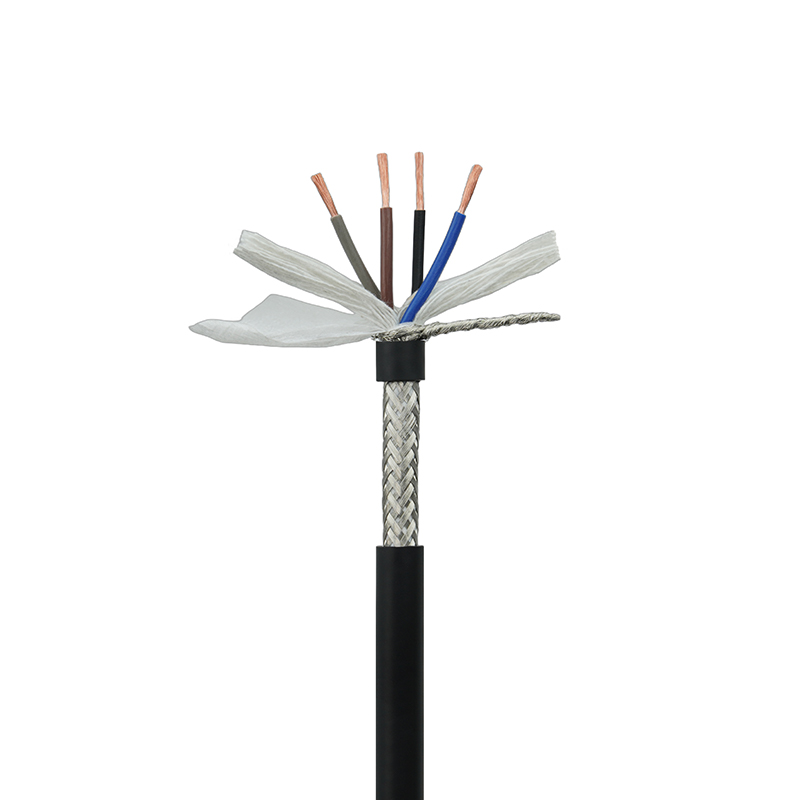

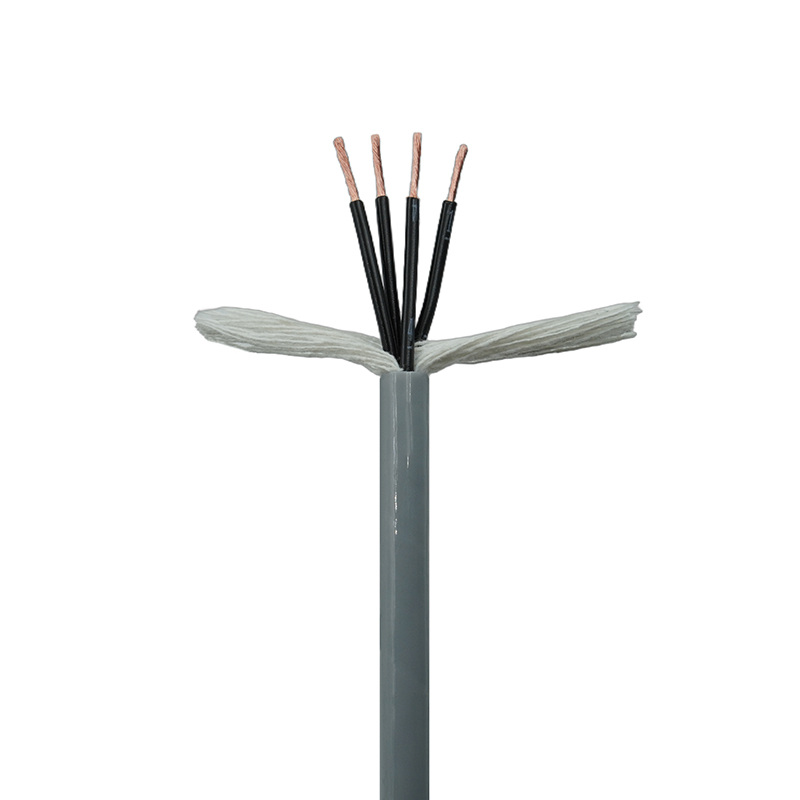

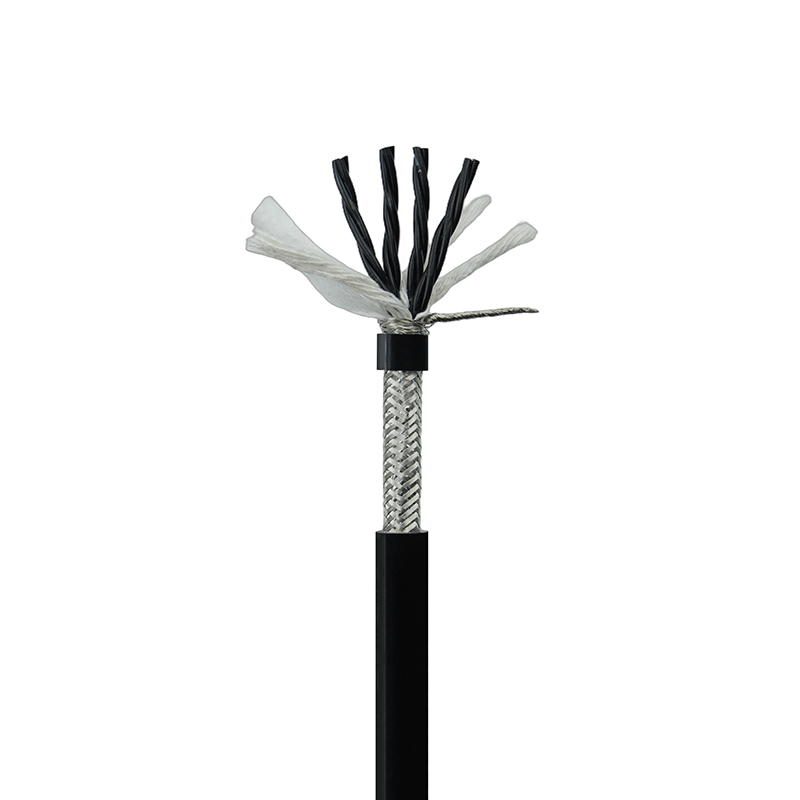

High-Flex kabel Primjene u automatizaciji
Kabeli visoke savitljivosti neophodni su za robotske ruke, automatizirane transportere i CNC strojeve, gdje su ponovljeni pokreti i mali radijusi savijanja uobičajeni. Ovi su kabeli projektirani za održavanje električnog i mehaničkog integriteta tijekom milijuna ciklusa savijanja.
Ključna razmatranja uključuju:
- Korištenje fino užetanih bakrenih vodiča za poboljšanje fleksibilnosti i otpornosti na zamor.
- Odabir PUR ili elastomerne izolacije koja podnosi abraziju, ulje i UV zračenje.
- Osiguravanje provođenja kabela izbjegava pretjerano uvijanje i oštre zavoje.

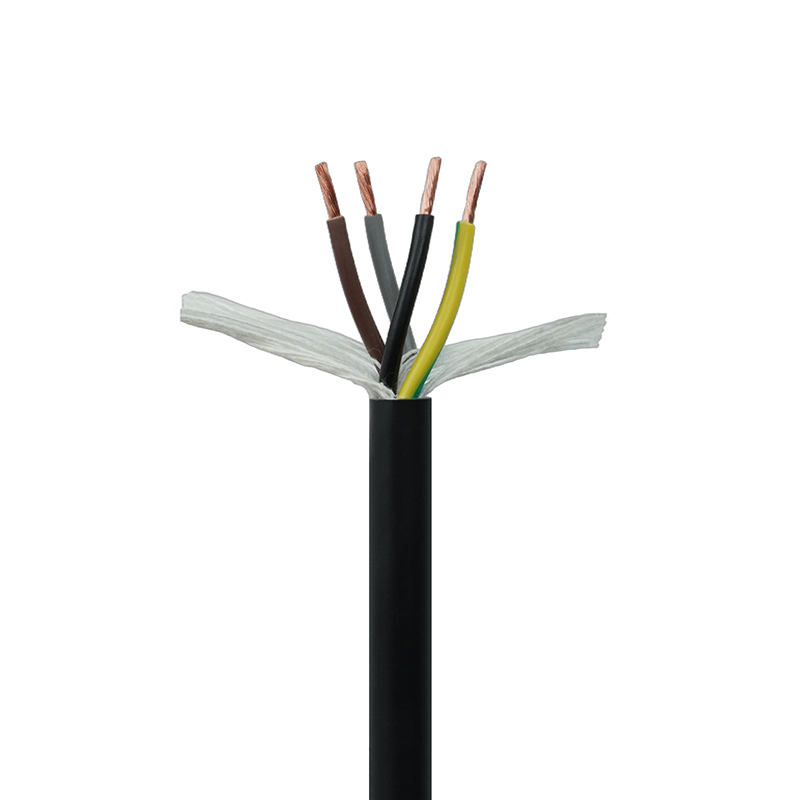

Kriteriji odabira fleksibilnog lančanog kabela
Prilikom odabira savitljivi lančani kablovi , nekoliko parametara utječe na performanse i dugovječnost. Presjek vodiča utječe na nosivost struje, dok broj užeta određuje otpornost na savijanje. Vanjske jakne moraju biti otporne na mehaničko trošenje i čimbenike okoline kao što su vlaga, ulje i ekstremne temperature.
Također je važno uskladiti kabel s dinamičkim karakteristikama lančanog sustava, uključujući duljinu putovanja, radijus savijanja i brzinu kretanja. Specijalizirani premazi ili pojačanja mogu se primijeniti kako bi se povećala otpornost na habanje i smanjilo trenje unutar vučnog lanca.
Usporedba High-Flex i Standard Fleksibilni kabeli
Nisu svi savitljivi kabeli dizajnirani za aplikacije s visokim ciklusom. Usporedni pregled naglašava kritične razlike:
| Značajka | Standardni fleksibilni kabel | High-Flex kabel |
| Vrsta vodiča | Nasukan | Fino ili ultra-fini pramenovi |
| Ciklusi savijanja | ~50.000 | >1.000.000 |
| Izolacijski materijal | PVC | PUR, TPE ili elastomeri |
| Tipične primjene | Stacionarni sustavi ili sustavi s malim kretanjem | Robotika, CNC strojevi, vučni lanci |
Održavanje i rješavanje problema za vučne lančane kabele
Čak i visokokvalitetni savitljivi i savitljivi kabeli zahtijevaju redovitu provjeru i održavanje kako bi se osigurala dugoročna učinkovitost. Uobičajeni problemi uključuju trošenje izolacije, zamor vodiča i smetnje u signalnim vodovima.
- Provjerite ima li kabela istrošenosti ili pukotina na mjestima savijanja i mjestima pričvršćivanja.
- Osigurajte da na stazi kabela unutar lanca za povlačenje nema prepreka i varijacija napetosti.
- Odmah zamijenite oštećene segmente kako biste spriječili zastoj stroja i električne kvarove.

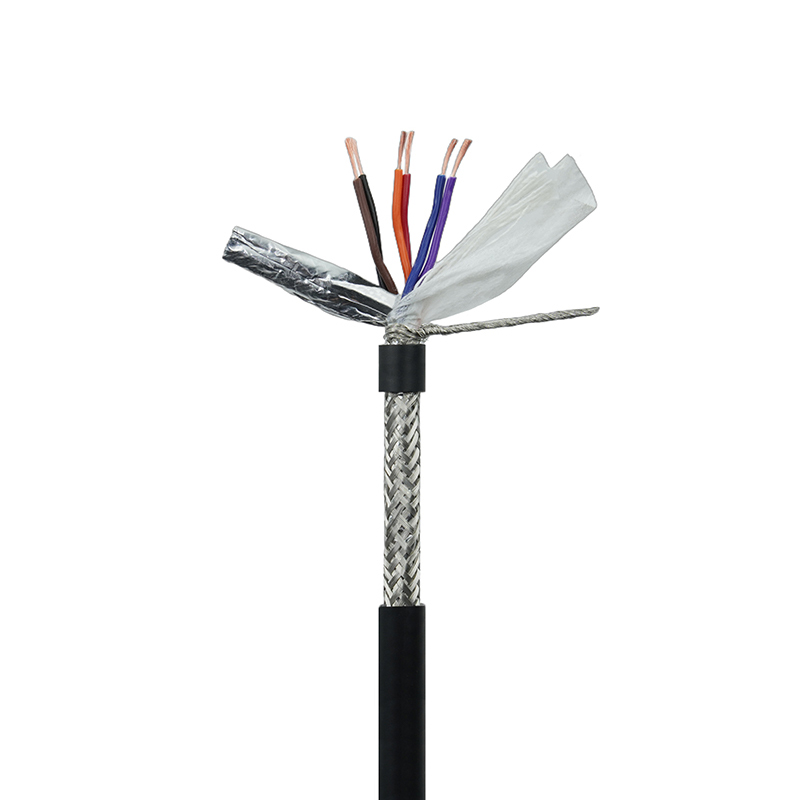

- Provjerite integritet oklopa u kabelima savitljivog lanca koji se koriste za prijenos podataka u okruženjima s visokim EMI.
Napredna razmatranja dizajna savitljivih kabela
Napredni fleksibilni kabeli mogu uključivati dodatne značajke kao što su otpornost na torziju, premazi s niskim trenjem i optimizirani uzorci polaganja vodiča. Ova poboljšanja povećavaju životni vijek i smanjuju održavanje u primjenama velike brzine ili visoke frekvencije.
Osim toga, neki kablovi visoke savitljivosti dizajnirani su s modularnim jezgrama ili žicama označenim bojama kako bi se pojednostavila instalacija, rješavanje problema i zamjena u složenim postavkama strojeva.
