Proizvođači ravnih putujućih kabela za dizala

Ključne značajke izvedbe ravnih pokretnih kabela dizala u sustavima okomitog gibanja

Konstrukcija vodiča i zašto je broj užeta važan

Ravni putujući kablovi za dizala oslanjaju se na finožilne bakrene vodiče kako bi preživjeli kontinuirano okomito kretanje i često savijanje. Povećanje broja niti smanjuje napon savijanja na svakom pojedinačnom filamentu, što smanjuje vjerojatnost loma vodiča pod cikličkim opterećenjima. Za primjene s uskim radijusima savijanja na točkama zavoja ili gdje se kabel omotava na male kolute, posebno fino upredanje i uravnoteženi smjerovi polaganja smanjuju unutarnje strujanje i pomažu u održavanju dosljednog kontaktnog otpora tijekom životnog vijeka kabela.

Ravna geometrija: prostorna učinkovitost i mehaničko ponašanje

Ravni poprečni presjek je odabran kako bi se smanjila upotreba prostora osovine i spriječilo uvijanje ili zapetljavanje tijekom okomitog kretanja. Spljoštene konstrukcije mijenjaju neutralnu os kabela i karakteristike savijanja u usporedbi s okruglim kabelima; oni dopuštaju manju ukupnu konstrukciju dok održavaju staze pojedinačnih vodiča stabilnima. Međutim, ravna geometrija koncentrira posmične sile na izolaciju međuvodiča na krajnjim mjestima savijanja, tako da projektanti moraju provjeriti prianjanje međusloja, debljinu izolacije i sve značajke rasterećenja naprezanja kako bi se izbjeglo raslojavanje u dugotrajnoj uporabi.

Materijali plašta i otpornost na okoliš

Izbor plašta - obično PVC otporan na ulje ili gumene smjese otporne na starenje - izravno određuje otpornost kabela na onečišćenja osovine, vlagu i promjene temperature. PVC spojevi nude dosljednu dielektričnu izvedbu i lakoću ekstruzije, dok gumeni omotači pružaju vrhunsku fleksibilnost pri niskim temperaturama i mehaničku otpornost. U oknima dizala s hidrauličnom opremom odaberite formulacije otporne na ulja kako biste spriječili bubrenje i omekšavanje; u oknima izloženim UV zračenju kroz staklene ploče ili jaki ozon, preferirajte gumene mješavine s anti-ozonantima za duži vijek trajanja.

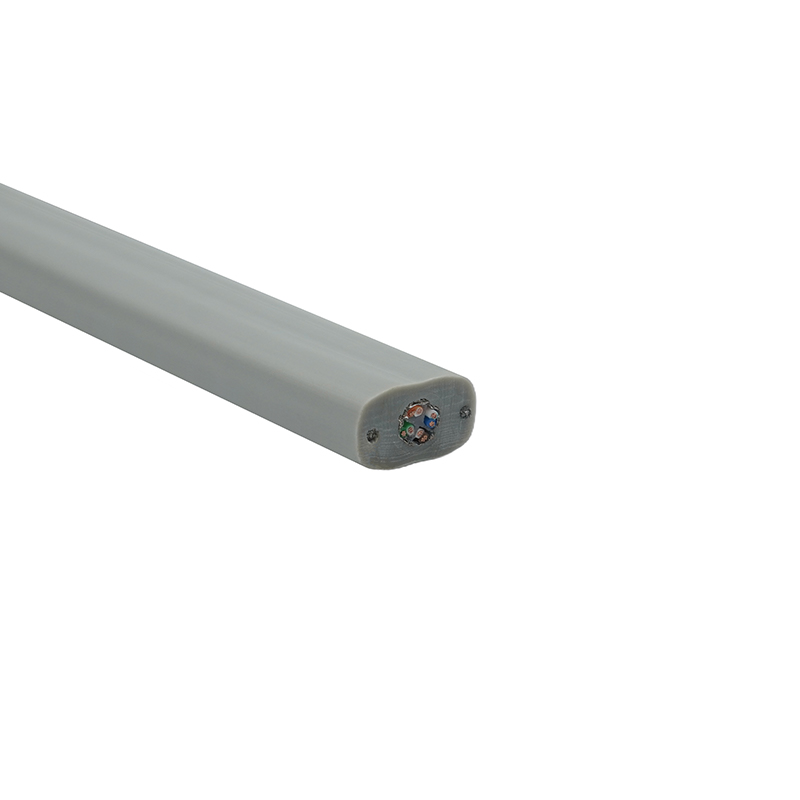

Integritet signala i integrirani parovi podataka (Cat6 ravne opcije)

Moderni sustavi dizala kombiniraju snagu, kontrolu i podatkovne kanale velike brzine. Integracija ravnih parova u stilu Cat6 zahtijeva kontroliranu geometriju para, dosljedno uvijanje para i pažljivo odvajanje od energetskih vodiča kako bi se ograničilo preslušavanje i održala izvedba povratnog gubitka na bližem/daljem kraju (NEXT/FLR). Kada specificirate ravne Cat6 kabele za dizala, zatražite izvješća o impedanciji na 1–250 MHz, brojeve spojnica par-na-par i testove kontinuiteta uzoraka nakon ciklusa savijanja kako biste potvrdili da performanse podataka preživljavaju mehanički stres.

Mehanička zaštita, otpornost na habanje i montaža na osovinu

Abrazija od rubova kotura, vodilica ili okruženja s prašinom je čest mehanizam kvara. Odaberite kabele s ojačanim vanjskim slojevima ili razmislite o dodavanju vanjskih abrazivnih navlaka na poznatim točkama trošenja. Oprema za montažu - stezaljke, vodilice i prstenovi - moraju biti odabrani tako da odgovaraju ravnom profilu; zaobljene stezaljke ili obloženi kanali smanjuju točkasto opterećenje. Imajte na umu da zaštitni dodaci mijenjaju zahtjeve radijusa savijanja i mogu dodati krutost; potvrdite sklop pod reprezentativnim profilima kretanja prije instalacije.

Električna sigurnost i učinak protiv požara

Kabeli za dizala moraju zadovoljavati standarde o požaru, dimu i toksičnosti relevantne za građevinske kodove u nadležnosti instalacije. Formulacije koje usporavaju plamen i alternative s niskim sadržajem dima i bez halogena (LSZH) smanjuju opasnost tijekom požara. Uvijek potvrdite potrebnu protupožarnu izvedbu i zatražite podatke o ispitivanju od dobavljača—kao što je okomito širenje plamena i emisija dima—jer formulacije omotača koje poboljšavaju fleksibilnost ili otpornost na ulje mogu utjecati na ponašanje plamena.

Ispitivanje zamora i verifikacija životnog ciklusa

Odredite ispitivanje vijeka savitljivosti koje emulira očekivanu duljinu hoda dizala, brzinu i broj ciklusa. Standardizirani laboratorijski podaci su korisni, ali ništa ne može zamijeniti test radnog ciklusa koji odražava profil kretanja instalacije u stvarnom svijetu. Zatražite izvješća o ispitivanju koja pokazuju integritet vodiča, otpor izolacije i prijenos signala prije i nakon određenog broja ciklusa; usporedite ispitne cikluse s očekivanim godišnjim ciklusima kako biste procijenili intervale zamjene i planirali preventivno održavanje.

Zaštita, uzemljenje i EMI razmatranja

Gdje osjetljivi nadzorni ili komunikacijski vodovi prolaze zajedno s napajanjem, integrirana zaštita ili diskretni zaštićeni parovi smanjuju elektromagnetske smetnje. Ravni kabeli mogu uključivati ​​foliju ili oklope od pletenice, ali završetak oklopa i kontinuirano uzemljenje duž rute kabela ključni su za održavanje učinkovitosti. Procijenite postotak pokrivenosti oklopa i otpornost kabela; loši završeci ili povremeni kontakti oklopa tijekom savijanja će smanjiti otpornost na vanjske izvore buke.

Pregled, održavanje i dijagnostika na licu mjesta

• Vizualni pregled — provjerite ima li posjekotina na omotaču, tragova smrskavanja, otvrdnuća površine ili promjene boje koji ukazuju na kemijski napad ili izloženost ozonu.
• Test savijanja — izvedite lagano hladno savijanje da biste otkrili krtost; smanjena fleksibilnost često prethodi pucanju pod opterećenjem.
• Električne provjere — izmjerite izolacijski otpor i kontinuitet za svaki vodič i za kontinuitet oklopa nakon planiranih ciklusa ili sumnjivih događaja.
• Vođenje evidencije — dokumentirajte rutu kabela, identificirane točke trošenja i povijest zamjene kako biste poboljšali buduće specifikacije i nabavu.

Kvalifikacije dobavljača, certifikati i sljedivost

Dobavljači koji imaju CCC, UL, ISO9001 i CE certifikate obično pokazuju dosljedne kontrole proizvodnje i pristup relevantnim ispitnim laboratorijima. Za kritične sustave dizala, zahtijevajte sljedivost materijala, rezultate ispitivanja uzoraka za performanse savitljivosti i plamena i opcije tvorničke inspekcije. Prilikom narudžbe po narudžbi elevator ravni putujući kabeli , zahtijevaju rad prototipa s potpisanim rezultatima ispitivanja kako bi se izbjegla iznenađenja u isporukama masovne proizvodnje.

Brza usporedba: PVC i gumeni omotači za ravne kabele dizala

Praktični savjeti za nabavu za projekte dizala

Prije nego se povežete s dobavljačem kabela, uskladite duljinu hoda dizala, brzinu, okoliš i očekivani broj ciklusa. Zahtjev za ispitivanje duljine uzoraka za električnu i mehaničku izvedbu, inzistirajte na dokumentiranim rezultatima ispitivanja savitljivosti i plamena i potvrdite izvedbu oklopa i para kada su potrebni integrirani podatkovni kanali. Za specijalizirane potrebe—kao što su Cat6 ravni kabeli za dizala ili povećana otpornost na ulje—surađujte s proizvođačima s iskustvom u prilagođenim putnim kabelima i koji mogu isporučiti sljedive ispitne potvrde i reprezentativne uzorke prije pune proizvodnje.
