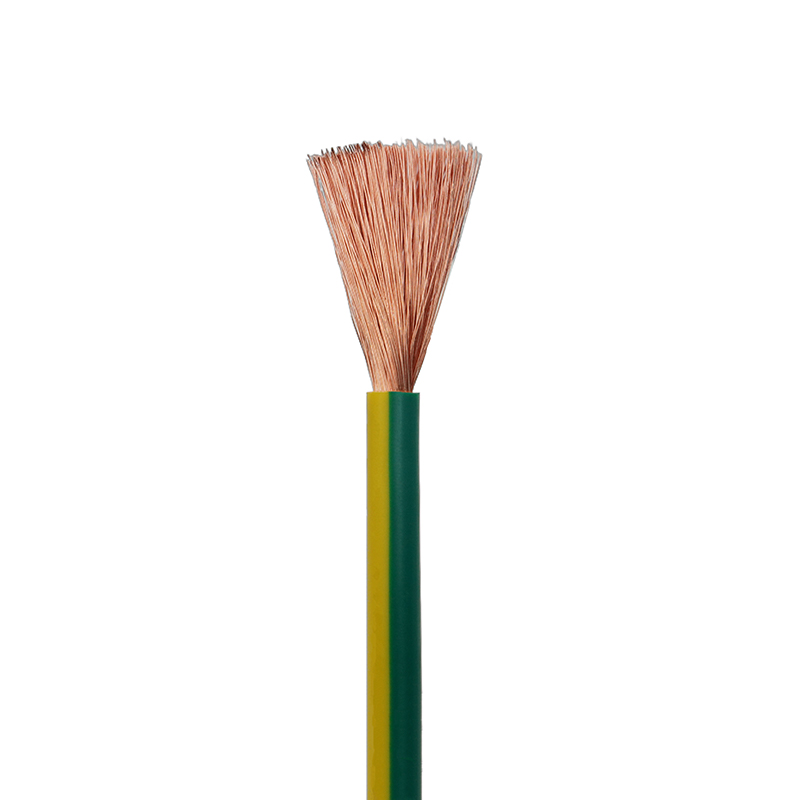

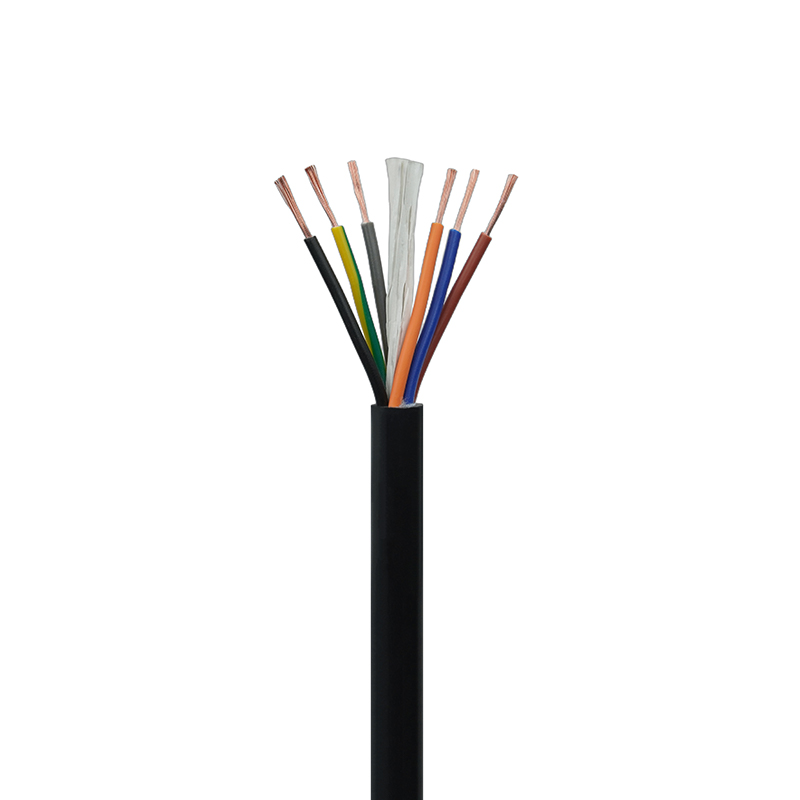

Dizajn i fleksibilnost vodiča: broj užeta, promjer i kompromisi

Za kabeli s bakrenom jezgrom izolirani i obloženi PVC-om mehaničko i električno ponašanje počinje geometrijom vodiča. Povećanje broja niti (mnogo finih niti naspram nekoliko debelih niti) poboljšava fleksibilnost i izdržljivost tijekom ponovljenih ciklusa savijanja, ali neznatno mijenja otpornost na istosmjernu struju zbog površinske oksidacije i kontaktnog područja na završecima. U praktičnom smislu za fleksibilni oklopljeni kabel koji se koristi u pokretnim strojevima ili robotici, dizajneri obično prelaze s upredenih kabela klase 2/5 prema finijim upredenim kabelima klase 6/7. Ovo smanjuje minimalni radijus savijanja i dramatično smanjuje otvrdnjavanje vodiča tijekom ponovljenog savijanja.

Praktična pravila odabira

• Ako se kabel mora neprestano savijati (npr. lanac za povlačenje), odaberite veći broj užeta i procijenite životni vijek savijanja na >1 milijun ciklusa.
• Za fixed wiring with occasional bending, coarser strands reduce cost and simplify terminations.
• Prilikom dimenzioniranja za pad napona, koristite otpor vodiča na radnoj temperaturi (ne na sobnoj temperaturi) — višežilni vodiči zagrijavaju se brže pod opterećenjem.

Debljina izolacije, nazivni napon i toplinska razmatranja

PVC izolacijski sustavi specificirani su i prema njihovoj električnoj otpornosti i toplinskoj klasi. Debljina izravno utječe na dielektričnu čvrstoću, ali toplinska svojstva spoja određuju nosivost struje i dopuštenu okolinu. Za oklopljene savitljive kabele koji se koriste u blizini izvora topline, odaberite PVC spojeve formulirane za više stalne radne temperature (npr. spojeve s oznakom 90°C) i razmislite o debljoj izolaciji za prolazne granice prenapona.

Savjeti za dizajn za poboljšanu izvedbu

• Navedite debljinu izolacije prema IEC/NEC tablicama za predviđenu klasu napona i dodajte 10–20% kada je prijelazna zaštita važna.
• Tamo gdje je disipacija topline ograničena (snopovi kabela), smanjite jačinu struje i razmislite o toplinskim stabilizatorima u PVC spoju.
• UV-stabilizirane PVC formulacije ili dodatni vanjski omotači pomažu na otvorenom; inače će PVC postati krt pod dugim UV izlaganjem.

Materijali plašta, otpornost na plamen i otpornost na okoliš

Standardni PVC omotači pružaju dobru otpornost na habanje i isplativost, ali njihova složena formula kontrolira zapaljivost, gustoću dima i toksičnost. Za industrijske i javne primjene ponekad su potrebne alternative s niskim sadržajem dima i bez halogena (LSZH); međutim, LSZH žrtvuje nešto otpornosti na ulje/abraziju u usporedbi s konstruiranim PVC mješavinama. Kada specificirate kabel s bakrenom jezgrom izoliranim i obloženim PVC-om, razjasnite zahtijeva li projekt testove plamena kao što su IEC 60332-1/3 ili UL 1581 testovi okomitih nosača — svaki test ima za cilj različita ponašanja pri požaru.

Kada treba inzistirati na posebnim omotačima

• Javni prijevoz, tuneli ili zatvoreni prostori: zahtijevaju LSZH ili ispitani PVC s niskim dimanjem.
• Vanjska instalacija: koristite PVC mješavine otporne na UV zračenje i vremenske uvjete ili dodatnu TPU/PE oblogu.
• Industrijska područja bogata uljem: odaberite vanjske obloge od PVC-a ili elastomera otporne na ulje kako biste izbjegli omekšavanje i bubrenje.

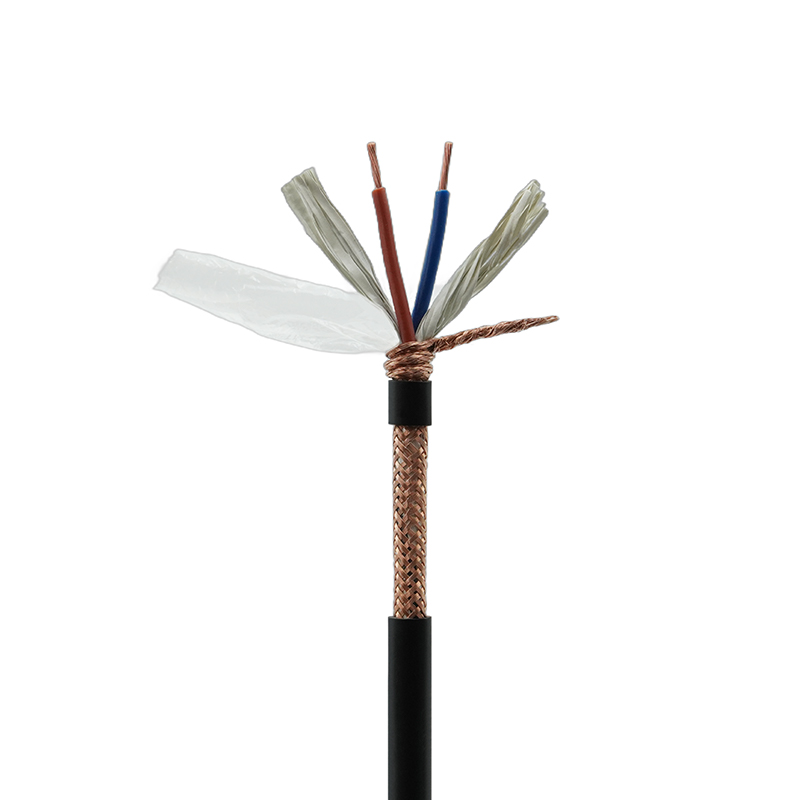

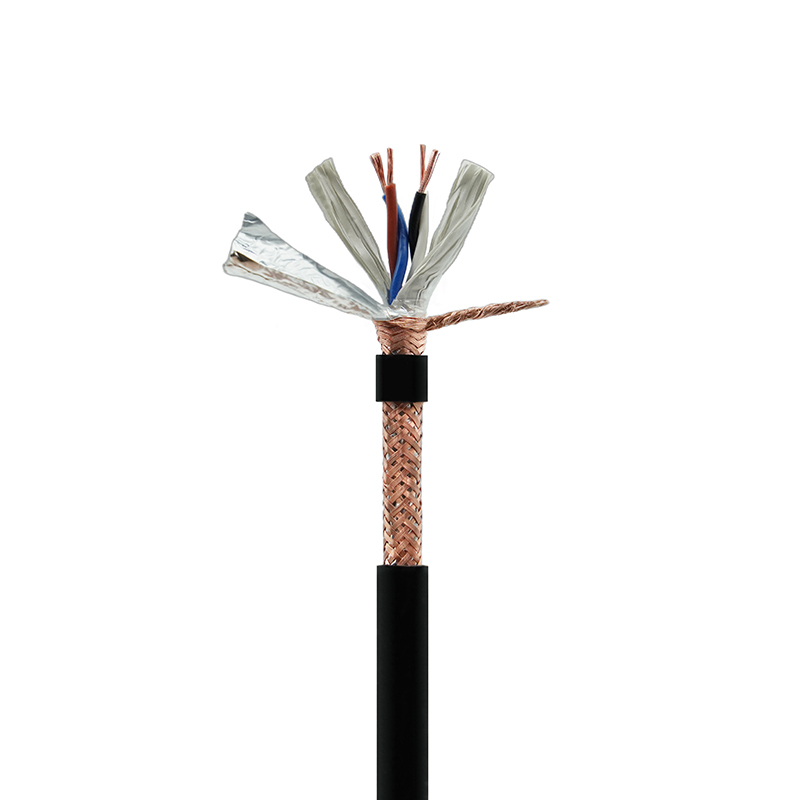

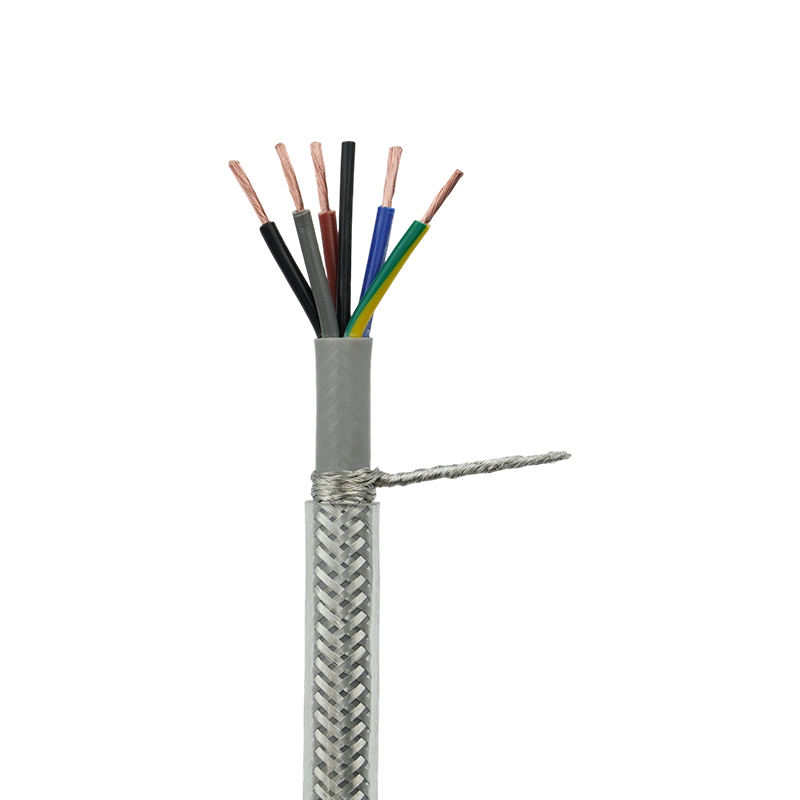

Metode zaštite za EMI kontrolu: folija, pletenica i kombinirane konstrukcije

Odabir oklopa mora uravnotežiti pokrivenost, fleksibilnost i praksu uzemljenja. Folija (aluminij/poliester) pruža 100% pokrivenost i izvrsna je na visokim frekvencijama, ali je mehanički krhka i smanjuje životni vijek savitljivosti ako se koristi sama na pokretnim kabelima. Štitovi od pletenica (kositreni bakar) nude mehaničku robusnost i dobru niskofrekventnu izvedbu, ali tipična pokrivenost kreće se od 60-95%; veća pokrivenost povećava krutost. Kombinirana pletenica od folije (podpletenica od folije) daje najbolju širokopojasnu zaštitu uz održavanje razumne fleksibilnosti.

Praksa završetka oklopa i uzemljenja

Ispravno završetak oklopa čuva prednost oklopa: završetak na jednom kraju za signalne vodove kako bi se izbjegle petlje uzemljenja; za strujne ili duge kabele, mogu biti potrebni spojeni štitovi na oba kraja s kontroliranim uzemljenjem. Koristite kompresijske ili zalemljene odvodne žice za spajanje niske impedancije; naborani mehanički završeci su uobičajeni, ali se moraju provjeriti ispitivanjem kontinuiteta i povlačenja. Prilikom usmjeravanja kroz kućišta konektora, održavajte kontinuitet oklopa pomoću metalnih stražnjih školjki ili namjenskih stezaljki za oklop kako biste smanjili emisije zračenja.

Postupci ugradnje: radijus savijanja, stezanje i rasterećenje naprezanja

Pogreške u instalaciji čest su uzrok preranog kvara kabela. Za PVC izolirane kabele s bakrenom jezgrom, pridržavajte se pravila o minimalnom radijusu savijanja na temelju konstrukcije kabela (savitljivi kabeli često navode 4× promjer kabela za dinamičku upotrebu, statičke instalacije mogu dopustiti 8×). Pretjerani pritisak stezanja deformira izolaciju i može stvoriti vruće točke gdje se koncentrira zamor. Koristite uvodnice odgovarajuće veličine, postavite vijčane stezaljke sa zaštitnim jastučićima i osigurajte servisne petlje na mjestima gdje dolazi do pomicanja.

• Uvijek slijedite dinamički radijus savijanja koji je naveo proizvođač; ako ste u nedoumici, povećajte radijus umjesto da ga smanjite.
• Izbjegavajte oštre rubove na ulaznim točkama — koristite ušice ili zaobljene prirubnice kako biste spriječili habanje.
• Za moving installations, route cables in dedicated trays or conduits to separate them from fixed wiring and sources of abrasion.

Ispitivanje, sljedivost i certifikati: što očekivati od renomiranog dobavljača

Pouzdani dobavljač kabela osigurat će dokumentirana tvornička ispitivanja: otpor vodiča, ispitivanja visokog potencijala (hipot), izolacijski otpor, kontinuitet oklopa i mehanička ispitivanja za vijek trajanja savitljivosti kada je to primjenjivo. Sljedivost (brojevi serija, certifikati materijala) i certifikati trećih strana kao što su CCC, UL, ISO9001 i CE važni su signali kontrole procesa i usklađenosti. Za izradu po narudžbi zatražite izvješća o tvorničkim ispitivanjima i planove ispitivanja izrade po narudžbi koji odražavaju električna i mehanička opterećenja vaše aplikacije.

Preporučena tvornička ispitivanja za oklopljene savitljive kabele

• Otpor istosmjerne struje i kontinuitet vodiča — provjerite mjerač i užete.
• Hipot test između vodiča i oklopa/uzemljenja za potvrdu integriteta izolacije.
• Provjera kontinuiteta oklopa i pokrivenosti (vizualno električno) i mjerenje pokrivenosti pletenice gdje je primjenjivo.
• Uzorkovanje vijeka savitljivosti za dinamičke kabele, s električnim provjerama nakon savijanja za hvatanje polomljenih niti.

Kao proizvođač, osiguravam da Junshuai provodi ove ključne testove u našim internim laboratorijima i može osigurati kopije certifikata na zahtjev — naša napredna oprema za proizvodnju i testiranje, u kombinaciji s vjerodajnicama CCC, UL, ISO9001 i CE, omogućuje nam da prilagodimo i potvrdimo kabele prema zahtjevnim specifikacijama.

Razmatranja prilagodbe za posebne primjene

Kada projekti nadilaze okvire standardnih kataloških stavki, praktične točke prilagodbe uključuju: izmijenjenu metalurgiju vodiča (bakar bez kisika za nisku razinu buke), obojene ili numerirane unutarnje obloge za pojednostavljenu identifikaciju polja, hibridne konstrukcije koje kombiniraju parove napajanja i signala sa zajedničkim oklopom i prilagođene vanjske obloge za kemijsku otpornost. Svaka promjena utječe na mehaničko, električno i EMC ponašanje, stoga je kontrolirani plan provjere dizajna bitan.

Pitanja koja treba definirati prije naručivanja prilagođene vožnje

• Hoće li kabel biti statičan, povremeno se savijati ili se stalno kretati?
• Postoje li izloženosti okoliša (ulje, UV, kemikalije, slani sprej)?
• Koje su razine prigušenja elektromagnetske kompatibilnosti potrebne u svim frekvencijskim pojasima?
• Je li sljedivost, testiranje serije ili prilagođeno označavanje potrebno zbog regulatornih razloga?

Radimo izravno s kupcima kako bismo odgovorili na ova pitanja i izradili specifikaciju po mjeri - ako vam je potrebna narudžba PVC izolirani oklopljeni savitljivi kabel , mogu vas provesti kroz kompromise i dostaviti tvorničku testnu dokumentaciju koja odgovara vašoj aplikaciji.
