Strategije zaštite za bučna VFD okruženja
VFD proizvodi visokofrekventne sklopne napone koji mogu zračiti i provoditi duž vodiča. Učinkovita zaštita obavlja dva posla: presreće zračene emisije i pruža povratni put niske impedancije za visokofrekventne struje curenja. Za praktične instalacije uvijek tretirajte oklop kabela kao aktivni dio sustava uzemljenja, a ne kozmetičku pletenicu—čvrsto ga završite na kraju pogona i razmislite o drugom završetku na ploči ili lokalnom uzemljenju za duge staze kako biste minimizirali nakupljanje zajedničkog napona.
Završetak oklopa s jednog kraja naspram oba kraja
Jednokrajni završetak (samo pogonski kraj) obično smanjuje struje petlje uzemljenja za umjerene duljine u industrijskim postrojenjima; završetak na oba kraja poboljšava učinkovitost zaštite od radijiranih emisija na vrlo dugim stazama, ali može dovesti do cirkulirajućih struja ako je tlo postrojenja bučno. U praksi procijenite uzemljenje na mjestu i izmjerite struje curenja—ako otkrijete velike protoke petlje uzemljenja, vratite se na jednokrajni pogon s lokalnim spajanjem na kućištu motora.

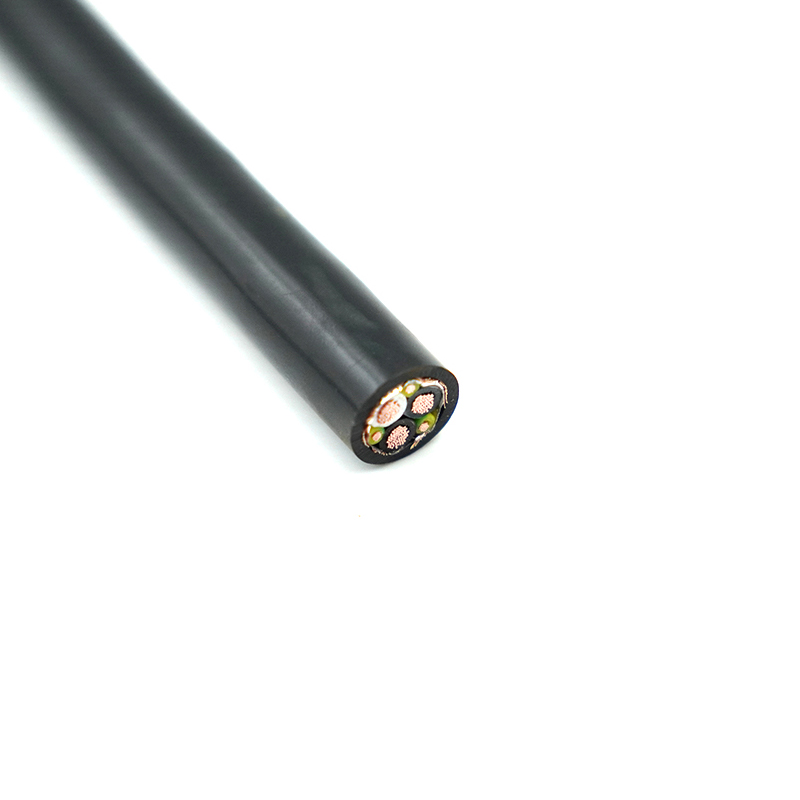

Izbor konstrukcije kabela i kako oni utječu na performanse
Materijal vodiča, vrsta izolacije i geometrija oklopa mijenjaju način na koji se kabel ponaša s PWM izlazima. Bakreni vodiči su standardni; međutim, broj uvojaka i veličina pojedinačne niti utječu na fleksibilnost i učinke kože/blizine pri višim frekvencijama. Izolacija s niskom dielektričnom konstantom i niskim tangensom gubitaka smanjuje kapacitivnu spregu između vodiča i smanjuje struje punjenja—to je važno za duge kabele i za pogone bez izlaznih filtara.
| Vrsta štita | Prigušenje (HF) | Fleksibilnost | Preporučena uporaba |
| Odvod od aluminijske-mylar folije | Visoko (dobro prekrivanje) | Umjereno | Fiksni pogoni gdje je HF prigušenje važno |
| Pokositrena bakrena pletenica | Umjereno (depends on coverage %) | visoko | Fleksibilno usmjeravanje, oklopljeni sklopovi |
| Kombinacija pletenice od folije | visokoest | Umjereno | Kritična EMI okruženja i duge vožnje |

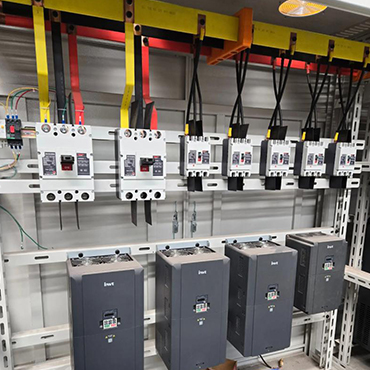

Dugotrajna najbolja praksa instalacije VFD kabel trči
- Održavajte fizičku odvojenost od osjetljivih kontrolnih/komunikacijskih kabela - ako je odvojenost nemoguća, usmjerite ih kabel pogona promjenjive frekvencije u odvojenim cjevovodima ili koristite uzemljenu metalnu segregaciju.
- Izbjegavajte namotavanje viška kabela u blizini pogona; zavojnice povećavaju induktivitet i mogu uzrokovati refleksiju prenapona na stezaljkama motora.
- Pridržavajte se polumjera savijanja navedenog od strane proizvođača—uski zavoji mogu oštetiti kontinuitet oklopa i povećati dielektrično naprezanje, smanjujući vijek trajanja pod ponavljajućim naprezanjem.
- Implementirajte međutočke uzemljenja za vrlo dugačke metalne nosače kabela uz praćenje cirkulirajućih struja; koristite spojne premosnice dimenzionirane za visokofrekventne struje, a ne samo za stacionarne struje kvara.
Važne električne karakteristike (i kako ublažiti probleme)
Kapacitet, struje punjenja i zagrijavanje motora
Kapacitivnosti kabel-vodič i vodič-oklop proizvode struje punjenja kada se VFD prebacuje. Struje punjenja uzrokuju dodatne gubitke u motoru i povećavaju očitanja pogonske struje. Za duge vožnje odaberite kabele s manjim kapacitetom po metru ili instalirajte dV/dt filtre ili sinusoidalne izlazne filtre na pogon kako biste smanjili prebacivanje dv/dt i nižu struju punjenja u motor.
Refleksije, impedancija kabela i prenapon na stezaljkama motora
Rapid PWM rubovi vide kabel kao prijenosnu liniju; nepodudarnosti između izlazne impedancije pogona i karakteristične impedancije kabela stvaraju refleksije napona koje se pojavljuju kao prolazni prenaponi na motoru. Rješenja uključuju kontrolu dV/dt (prigušivači, filtri), korištenje kabela s odgovarajućom impedancijom i održavanje duljine kabela unutar preporučenih ograničenja za pogon (konzultirajte dokumentaciju pogona). Za visokonaponske ili velike udaljenosti, izlazni prigušnice također mogu pomoći u prigušivanju refleksija.
Završeci konektora, oklop i mehanička zaštita
Kvaliteta završetka oklopa izravno utječe na EMC izvedbu—upotrijebite kontinuirani oklop od 360° gdje je to moguće i osigurajte da je odvodni vodič ili pletenica zalemljena ili naborana kako bi se održala niska impedancija. Kada je armatura prisutna (čelična žica ili traka) zalijepite armaturu za uzemljenje na jednoj ili obje točke, ovisno o praksi uzemljenja na mjestu. Koristite odgovarajuće rasterećenje naprezanja kako biste spriječili izvlačenje oklopa ili vodiča; mehanički kvarovi često se maskiraju kao povremeni električni kvarovi.
Testiranje, certifikati i zašto su važni
Provjerene performanse kroz testove (impedancija, kapacitivnost, visoki potencijal, kontinuitet oklopa i EMC emisije) osiguravaju predvidljivo ponašanje kabela u VFD instalacijama. Certifikati kao što su UL i CE ukazuju na usklađenost s priznatim sigurnosnim i EMC standardima, dok robustan sustav kvalitete ISO9001 pomaže u održavanju dosljednosti u proizvodnim serijama. Mi proizvodimo oklopljeni VFD kabel razreda i naša tvornica posjeduje CCC, UL, ISO9001 i CE certifikate—to nam omogućuje da podržimo prilagođene građevine sa sljedivim testnim zapisima kada projekti to zahtijevaju.
Uobičajeni načini kvarova i kontrolni popis za rješavanje problema na licu mjesta
- Isprekidano okidanje: provjerite završetke oklopa i kontinuitet; loše veze uzrokuju spajanje EMI-a na upravljačke krugove uzrokujući neugodne prekide.
- Visoke struje ležaja motora: provjerite mjere uzemljenja vratila, provjerite spojeve oklopa kabela i razmislite o ugradnji prstenova za uzemljenje vratila ili izoliranih ležajeva gdje je to potrebno.
- Previsoka temperatura na motoru: izmjerite struju punjenja i usporedite s krivuljama grijanja motora - ako punjenje doprinosi, smanjite frekvenciju prebacivanja ili postavite filtre.
- Ozbiljne pritužbe na elektromagnetske poremećaje: izvršite ispitivanje mjesta sa sondom bliskog polja, pregledajte pokrivenost oklopa (% pletenice) i razmislite o nadogradnji na kompozitne oklope od folije ili dodavanje feritnih jezgri na kabel motora.
Ako želite, možemo pružiti prilagođene preporuke za konstrukciju kabela (namotanje vodiča, vrsta oklopa, sastav omotača) za vašu primjenu—mi dizajniramo i proizvodimo po narudžbi VFD oklopljeni kabeli motora i može dostaviti izvješća o ispitivanju i potvrde na zahtjev. Kada su pouzdanost i EMC performanse važni, namjenski izrađeni kabel certificiranog proizvođača smanjuje vrijeme puštanja u pogon i dugotrajne glavobolje održavanja.
