Industrijski parni kablovi otporni na plin i ulje: praktični vodič za odabir

Radovi na nafti i plinu rijetko olakšavaju život kablovima. Par kabela može izgledati jednostavno, ali u rafineriji, na podu za bušenje ili oko terminala za gorivo mora preživjeti kontakt s ugljikovodikom, kruženje topline, vibracije, ispiranje, a ponekad i kontinuirano kretanje. Industrijski parni kabel otporan na plin i ulje praktičan je odgovor kada bi obični kabel s upredenom paricom omekšao, nabubrio, popucao ili prerano izgubio kvalitetu signala. Korisno pitanje nije samo "je li otporan na ulje?" ali "koje ulje, na kojoj temperaturi, koliko dugo i pod kojim mehaničkim uvjetima?"

Što je zapravo industrijski kabelski par otporan na plin i ulje

Upareni kablovi koriste dva izolirana vodiča upletena zajedno za prijenos signala. Na industrijskim lokacijama taj signal može biti RS-485, instrumentacija, kontrolni podaci, Ethernet ili veza senzora niske razine. Konstrukcija para pomaže u odbijanju smetnji zajedničkog načina rada, ali sama po sebi ne čini kabel prikladnim za usluge nafte i plina. Otpor dolazi iz cijele konstrukcije: umotani vodič, izolacijski materijal, punila, trake, štitovi, unutarnji omotač i vanjski omotač.

Kabel koji se prodaje za ova okruženja trebao bi se tretirati kao projektirani sklop, a ne kao roba. Jakna mora biti otporna na specifične tekućine s kojima će se susresti. Izolacija mora zadržati svoja električna svojstva. Štit mora ostati učinkovit nakon savijanja i završetka. A kabel mora odgovarati načinu postavljanja, bilo da je fiksiran u nosaču, provučen kroz cijev ili savijen u pokretnom stroju.

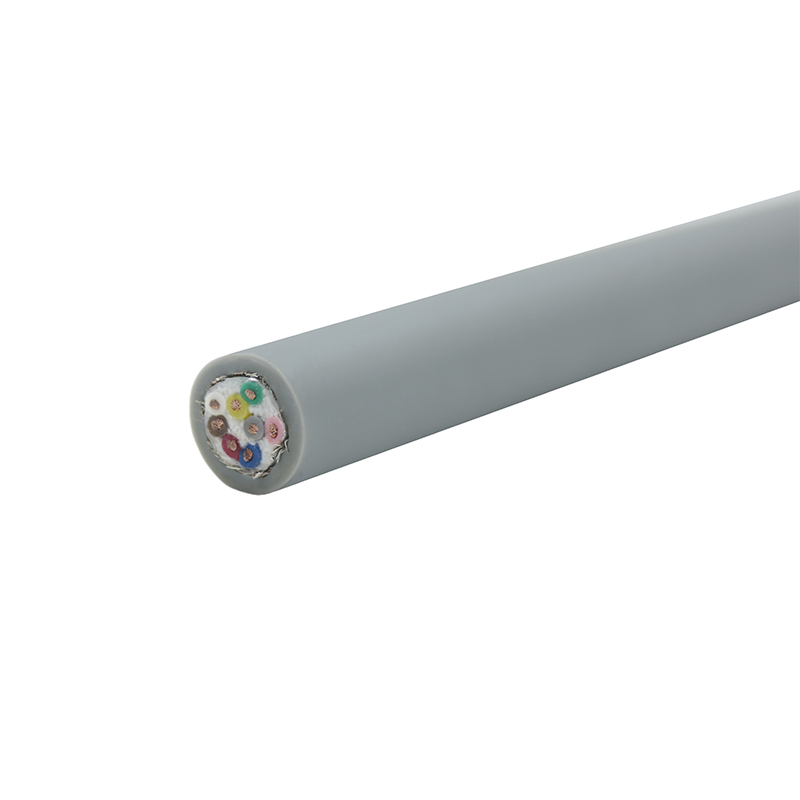

LIYCY-TP Fleksibilni oklopljeni podatkovni kabel s upredenim paricama Industrijski oklopljeni kabel s upredenom paricom namijenjen za precizne signalne veze; relevantan pri pregledu sklopova s ​​omotačem za zahtjevna okruženja. Pogledajte proizvod →

Zašto naftna i plinska okruženja kažnjavaju obične dvožilne kabele

Ugljikovodici nisu svi isti. Dizel, hidraulično ulje, ulje za podmazivanje, sirova nafta, glikol, metanol, tekućine za bušenje i kemikalije za čišćenje mogu napasti polimere na različite načine. Neki uzrokuju oticanje volumena. Neki ekstrahiraju plastifikatore i ostavljaju omotač tvrdim i lomljivim. Drugi omekšavaju površinu, smanjuju otpornost na habanje ili mijenjaju dimenzije dovoljno da utječu na konektore i žlijezde. Jakna koja preživi test prskanjem može propasti nakon dugotrajnog uranjanja ili opetovanog izlaganja povišenoj temperaturi.

Toplina čini kemijski napad bržim. Hladnoća čini neke materijale krutima i lakše pucaju. Izlaganje UV zračenju stari jakne za van. Slana voda i vlaga uzrokuju koroziju na štitovima, odvodima i završecima. Mehanička opterećenja dodaju još jedan sloj: vibracije, pranje pod pritiskom, abrazija nosača kabela, uski radijusi savijanja i kontinuirano savijanje. U opasnim područjima, kabel također mora odgovarati dizajnu instalacije, uključujući uvodnice, barijere i brtvljenje. Kabel sam po sebi nije "otporan na eksploziju"; to je jedan dio usklađenog sustava.

Jakna i izolacijski materijali koji čine razliku

Poliuretan, ili PUR, često je dobar izbor za fleksibilne industrijske kabele u paricama izložene ulju, abraziji i ponovljenom pomicanju. Nudi dobru otpornost na ulje i otporno mehaničko ponašanje, zbog čega se pojavljuje u primjenama lanaca za vuču, robotike i pranja. Nije univerzalan: potrebno je provjeriti izloženost vrućoj vodi i pari, a neke se formulacije ponašaju drugačije od drugih. Na primjer, Ethernet kabel s upredenom paricom obložen PUR-om može dobro pristajati za masna automatizirana područja gdje su važni i integritet signala i otpornost plašta.

TPU-CAT6-STP PUR-plašt kategorije 6 zaštićeni kabel Oklopljeni upredeni kabel kategorije 6 obložen PUR-om za gigabitne veze u industrijskim i vanjskim okruženjima s velikim habanjem; relevantan kada je žilavost jakne važna. Pogledajte proizvod →

Nitrilna guma, polikloropren i drugi gumeni spojevi uobičajeni su tamo gdje je potrebna otpornost na ulja, toplinu i trajnost na otvorenom. Obično su teži i manje fleksibilni od PUR-a, pa bolje odgovaraju fiksnim ili povremeno fleksibilnim rutama od upotrebe lanca s visokim ciklusom. Polietilen je otporan na vlagu i mnoge kemikalije, ali je čvršći i manje popustljiv pri kretanju. PVC je ekonomičan i otporan na plamen, ali otpornost na ulje uvelike varira ovisno o formulaciji, tako da vam samo "PVC omotač" govori vrlo malo. FEP i PTFE pojavljuju se tamo gdje kemijska otpornost ili visoka temperatura opravdavaju trošak.

Izbor izolacije jednako je važan. Svaki od PE, PP, FEP i XLPE može poslužiti za različite električne i toplinske potrebe. Za par kablova, kapacitet, impedancija i neuravnoteženost para utječu na kvalitetu signala. Debela jakna otporna na ulje ne može nadoknaditi lošu geometriju para.

Zaštita, uparivanje i integritet signala

Naftna i plinska nalazišta stvaraju električnu buku. Motori, pogoni, oprema za zavarivanje, radio uređaji i distribucija energije mogu spojiti šum u signalne parove. Štitovi od folije daju visoku pokrivnost i dobri su za kompaktne konstrukcije. Pleteni štitnici bolje su otporni na savijanje i mehanička oštećenja. Mnogi industrijski parni kabeli kombiniraju oboje. Zaštita pojedinačnih para može smanjiti preslušavanje, dok cjelokupna zaštita podnosi vanjske smetnje.

Štit radi samo ako je ispravno završen. Odvodna žica koja je ostavljena da pluta, oklop uzemljen na pogrešnoj točki ili konektor s lošim 360-stupnjevim povezivanjem mogu pretvoriti dobar kabel u izvor povremenih kvarova. U opasnim područjima, završeci oklopa i odvoda također moraju odgovarati projektu uzemljenja i izolacije. Nemojte pretpostavljati da je veća zaštita uvijek bolja; odaberite štit koji odgovara problemu buke, vrsti para i raspoloživom prostoru.

Praktični popis za odabir

Odabir bi trebao započeti izlaganjem, a ne naslovom kataloga. Tablica u nastavku je kompaktan način za usporedbu onoga što dobavljač tvrdi s onim što aplikaciji stvarno treba.

Detalji ugradnje i održavanja koji određuju životni vijek

Čak i dobar kabel može pokvariti prilikom instalacije. Poštujte polumjer savijanja. Izbjegavajte čvrste kabelske vezice koje drobe geometriju para. Podržava duge okomite staze. Držite parove signala odvojene od kabela za napajanje gdje je to moguće i slijedite dizajn oklopa i uzemljenja. U područjima ispiranja provjerite jesu li žlijezde i završeci kompatibilni s materijalom omotača i ne stvaraju li koncentracije naprezanja.

Ako se ruta pomiče, koristite kabel dizajniran i ispitan za to pomicanje. Na primjer, visokofleksibilni oklopljeni kabel s upredenim dvožilnim lancem napravljen je za opetovano savijanje, a ne za povremeno podešavanje. Za fiksne ladice, čvršća gumena ili PUR obloga još uvijek može biti pravi izbor, ali vijek trajanja savitljivosti ne mora biti ograničavajući faktor. Tijekom održavanja provjerite ima li na omotaču bubrenja, pukotina, spljoštenosti, korozije oklopa i labavih završetaka. Zamijenite kabel koji je promijenio oblik ili tvrdoću nakon izlaganja kemikalijama; već je izgubio dio svoje sigurnosne granice.

TRVVSP High-Flex oklopljeni kabel s upredenim paricama Oklopljeni kabel s upletenim dvožilnim lancem za brzi prijenos signala i energije u pokretnim rutama; provjerite ako je opetovano savijanje dio instalacije. Pogledajte proizvod →

Provjere kvalitete i potrebna dokumentacija

Tražite više od imena materijala. Korisni dokazi uključuju uvjete ispitivanja uranjanjem u ulje, rezultate rastezanja i istezanja prije i nakon izlaganja, bubrenje volumena, performanse hladnog savijanja, ponašanje plamena, kontinuitet oklopa, otpor vodiča i otpornost na napon. Za podatkovne parove podaci o kapacitetu i impedanciji potvrđuju da će kabel podržavati željeni signal. Za pokretne aplikacije, uvjeti ispitivanja savitljivosti važniji su od općeg opisa "visoke savitljivosti".

Sljedivost serije, označavanje omotača i jasna izjava testiranog temperaturnog raspona također su praktične točke kupnje. Ako dobavljač ne može objasniti kako je kabel ispitan ili ne može uskladiti plašt sa stvarnim popisom tekućina, nastavite postavljati pitanja. Naš laboratorijske i ispitne resurse su vrsta detalja koje vrijedi pregledati prije nego što se specifikacija zaključa.

Usklađivanje kabela s aplikacijom

• Offshore platforme i podovi za bušenje: slana voda, ulje, vibracije, UV i metode ugradnje u opasnim područjima.
• Rafinerije i petrokemijska postrojenja: toplina, ugljikovodici, EMI i dugi fiksni pogoni pomiješani s lokalnim savijanjem.
• Rezervoari i terminali za gorivo: starenje na otvorenom, kontakt s gorivom, brtvljenje pare i duge kabelske rute.
• Cjevovodi i kompresorske stanice: velike promjene temperature, vibracije i integritet signala instrumentacije.
• Strojevi i automatizacija u naftnim postrojenjima: rashladna tekućina, hidrauličko ulje, opetovano savijanje i abrazija.

Ne treba očekivati ​​da će isti razred kabela riješiti svaki slučaj. Fiksni par instrumenata u vrućoj rafineriji i kabel pokretne parice na uljnom stroju mogu se nazvati "otpornim na ulje", ali su različite izvedbe. Dobar odabir rano odvaja te dužnosti, zatim usklađuje jaknu, štit, konstrukciju para i odobrenje s rutom.

Objedinjavanje specifikacije

Industrijski parni kablovi otporni na plin i ulje detaljna su stavka s velikim utjecajem na pouzdanost. Započnite s popisom tekućina i temperaturom, zatim prođite kroz električnu izvedbu, zaštitu, mehaničko kretanje, zahtjeve za opasno područje i dokumentaciju. Gdje je ruta fiksna, dajte prednost kemijskoj i toplinskoj otpornosti. Tamo gdje se kreće, istom pregledu dodajte vijek trajanja savitljivosti i otpornost na habanje. Ta narudžba održava specifikaciju poštenom i izbjegava plaćanje za značajku jakne koja se ne bavi stvarnim načinom kvara.

Ako sužavate kabel za određenu rafineriju, terminal, skid ili offshore paket, razgovarajte s našim timom s pojedinostima o izloženosti tekućini, ruti i signalu. Kratka, jasna napomena o primjeni obično štedi više vremena od dugačkog popisa generičkih tvrdnji o "otpornosti na ulje".
