Plosnati kabel pumpe — dizajn, odabir, ugradnja i održavanje

Što je Pump Flat Cable i zašto je važan

Plosnati kabel pumpe vrsta je savitljivog, niskoprofilnog energetskog i signalnog kabela projektiranog za sklopove pumpe, sustave za pokretanje motora i kompaktnu opremu za rukovanje tekućinom gdje je prostor ograničen i gdje su prisutni pokreti ili vibracije. Za razliku od okruglih kabela, ravni kabel pakira vodiče jedan do drugoga u tanku vrpcu koja smanjuje radijus savijanja i pojednostavljuje usmjeravanje duž površina šasije, unutar kabelskih staza i kroz uske kanale. Za aplikacije koje kombiniraju često kretanje, izloženost vlazi i ograničeno usmjeravanje, odabir pravog ravnog kabela produžuje radni vijek, smanjuje vrijeme zastoja i pojednostavljuje instalaciju.

Tipična konstrukcija i materijali

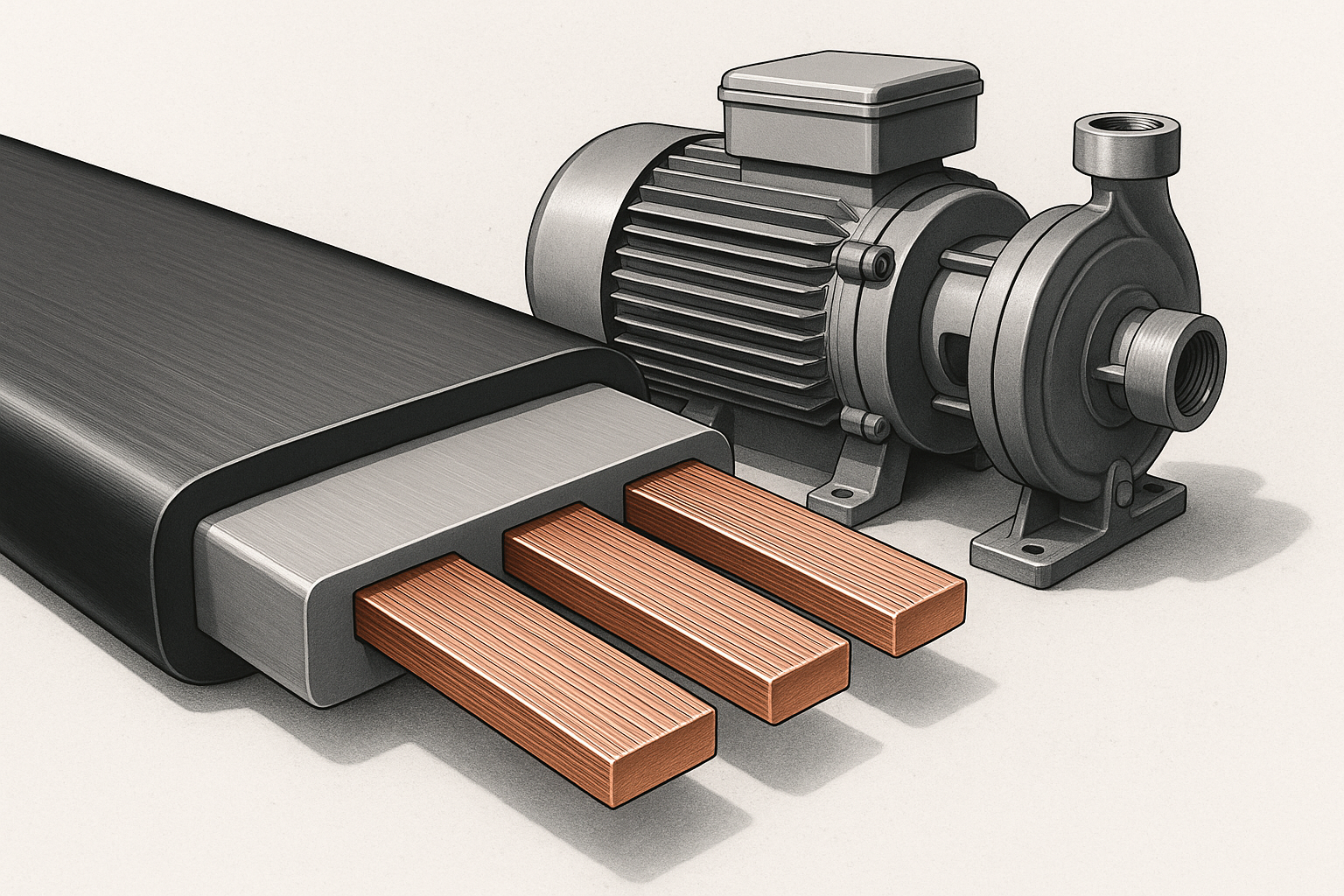

Tipični ravni kabel pumpe sastoji se od tri sloja: vodiča, izolacije i vanjskog omotača ili trake. Vodiči su obično bakreni užeti kako bi kabel ostao fleksibilan, a istovremeno zadržala vodljivost. Izolacijski materijali razlikuju se prema zahtjevima temperature i kemijske izloženosti. Uobičajeni izbori izolacije su polivinil klorid (PVC) za ekonomičnost, termoplastični elastomer (TPE) za poboljšanu fleksibilnost i umreženi polietilen (XLPE) za višu temperaturu i otpornost na abraziju. Vanjski omotač ili traka može biti od poliestera, poliuretana ili PVC-a s ljepljivom podlogom, odabran zbog otpornosti na abraziju, otpornost na ulja i vodonepropusnost.

Varijante i konfiguracije

Ravni kabel pumpe dolazi u mnogim konfiguracijama kako bi odgovarao radnim potrebama:

• Vrpca samo za napajanje: nekoliko vodiča visokog promjera za napajanje motora.
• Kombinirana snaga i signal: mješovite veličine vodiča za snagu motora plus senzor ili upravljačko ožičenje.
• Oklopljene varijante: pojedinačna ili cjelokupna zaštita za smanjenje elektromagnetskih smetnji za osjetljive upravljačke vodove.
• Vodootporni ili s omotom: zatvoreni vanjski slojevi za uranjanje ili okruženja sklona prskanju.
• Razredi visoke savitljivosti: dodatni broj niti i fleksibilna izolacija za aktuatore dugog dohvata i sustave kontinuiranog kretanja.

Uobičajene primjene u crpnim sustavima

Koristite plosnati kabel u potopnim pumpama, zapakiranim modulima pumpi, pumpama za doziranje, sistemima za povišenje tlaka i pumpnim stanicama montiranim na nosače. Uobičajene upotrebe uključuju usmjeravanje snage motora u tijesne usisne komore, nošenje kodera ili povratne informacije senzora iz glava pumpi i povezivanje daljinskih upravljačkih ploča kroz uske kabelske kanale. Gdje je potrebno savijeno ili slojevito usmjeravanje, ravni kabel često bolje pristaje od okruglog kabela i može smanjiti opterećenje konektora.

Ključne električne i mehaničke specifikacije koje treba provjeriti

Prilikom odabira ravnog kabela pumpe, usredotočite se na parametre koji izravno utječu na pouzdanost u okruženju pumpe:

Kako odabrati pravi ravni kabel za vašu pumpu

Počnite s električnim opterećenjem. Izračunajte struju motora i očekivani pad napona preko duljine kabela. Odaberite područje poprečnog presjeka vodiča kako biste održali prihvatljivi pad napona uz ostavljanje rezerve za struje pokretanja. Uskladite ocjenu temperature izolacije s najvišom očekivanom temperaturom okoline plus sigurnosnu granicu.

Zatim, razmotrite mehaničko kretanje. Ako se kabel često pomiče, odaberite visokofleksibilnu konstrukciju s finožilnim vodičima i elastomernom izolacijom. Za fiksno usmjeravanje iza panela mogu biti prihvatljive ekonomične PVC varijante. Za mokro ili potopljeno postavljanje odaberite zabrtvljene jakne s oznakom zaštite od prodora vode i kemijske otpornosti.

Najbolje prakse instalacije

Pravilna instalacija smanjuje točke naprezanja i produljuje vijek trajanja kabela. Slijedite ove praktične korake:

• Usmjerite kabel duž glatkih površina. Koristite zaštitne cijevi ili ladice u područjima gdje može doći do habanja.
• Izbjegavajte oštre zavoje. Održavajte radijus savijanja iznad minimuma proizvođača, obično višestruko više od debljine kabela.
• Pričvrstite kabel u redovitim intervalima pomoću stezaljki ili jastučića s ljepljivom podlogom kako biste spriječili habanje i smanjili dinamičko naprezanje.
• Kad je to moguće, odvojite struju i signal. Ako usmjeravate zajedno, koristite oklopljeni kabel ili uzemljene metalne pregrade kako biste ograničili smetnje.
• Završite s kompatibilnim konektorima i upotrijebite rasterećenje kako biste spriječili izvlačenje vodiča na mjestima završetka.

Ispitivanje i sukladnost

Prije puštanja u rad provjerite relevantne standarde i izvršite ispitivanja:

• Ispitivanje kontinuiteta i otpora izolacije za provjeru integriteta vodiča nakon instalacije.
• Provjera pada napona pod opterećenjem za potvrdu dimenzioniranja kabela.
• Funkcionalni test senzora i upravljačkih vodova dok motor radi kako bi se potvrdilo odsustvo smetnji.
• Gdje je primjenjivo, provjerite usporedbu ocjena kabela s lokalnim električnim kodovima i direktivama za opasna ili vlažna mjesta.

Održavanje i otklanjanje kvarova

Provedite jednostavnu rutinu pregleda kako biste uočili rane znakove istrošenosti:

• Vizualni pregled posjekotina, ogrebotina ili izloženih vodiča.
• Provjerite završetke na koroziju i nepropusnost.
• Pratite povremene kvarove koji se pojavljuju tijekom kretanja — oni često ukazuju na puknute niti unutar izolacije.
• Zamijenite dijelove kabela koji pokazuju opetovana oštećenja radije nego pokušajte popravke na terenu u zonama visokog opterećenja.

Ako naiđete na zastoj motora, nepravilna očitanja senzora ili gubitak komunikacije, izolirajte kabel i ispitajte pojedinačne vodiče na kontinuitet i povremene prekide. Upotrijebite osciloskop ili uređaj za bilježenje podataka za simptome povezane s EMI-jem kako biste locirali spojne točke.

Razmatranje troškova i kompromisi u životnom ciklusu

Cijena ravnog kabela ovisi o debljini vodiča, izolacijskom materijalu, oklopu i posebnim omotačima. Visoko savitljive i vodootporne varijante koštaju više unaprijed, ali smanjuju učestalost zamjene u zahtjevnim okruženjima. Uzmite u obzir rad instalacije — ravni kabel može uštedjeti vrijeme u ograničenim rutama, ali može zahtijevati pažljivije završavanje. Uravnotežite početne troškove s očekivanim intervalima održavanja i mogućim troškovima zastoja u radu.

Kontrolni popis za kupnju ravnog kabela pumpe

• Potvrdite mjeru vodiča u odnosu na motor i struju pokretanja.
• Provjerite ocjenu temperature izolacije i kemijsku otpornost.
• Odaberite ocjenu fleksibilnosti koja odgovara očekivanim ciklusima kretanja.
• Odlučite o zaštiti ako su prisutne osjetljive upravljačke ili komunikacijske linije.
• Odaberite materijal jakne za razinu abrazije i izloženosti vodi.
• Zatražite podatkovne tablice i rezultate ispitivanja ciklusa savijanja od dobavljača.

Upute za zatvaranje

Kada odaberete, instalirate i održavate plosnati kabel crpke s pažnjom na električno opterećenje, mehaničko kretanje i izloženost okoliša, kabel postaje pouzdan element sustava crpke, a ne mjesto ponavljajućeg kvara. Koristite gornji popis za provjeru tijekom nabave i vodite jasne zapise o brojevima dijelova kabela, mjestima postavljanja i datumima inspekcije kako biste pojednostavili buduće održavanje. Ako vam je potreban predložak specifikacije ili naručena usporedna tablica za moguće kabele, navedite opterećenje, očekivani profil kretanja i okruženje, a fokusirana specifikacija može se brzo pripremiti.
